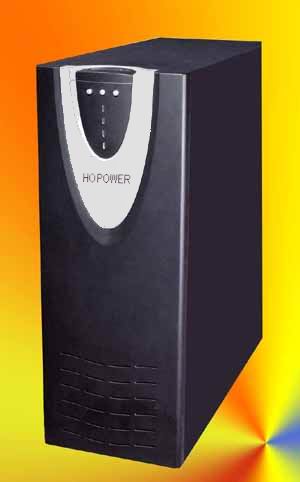

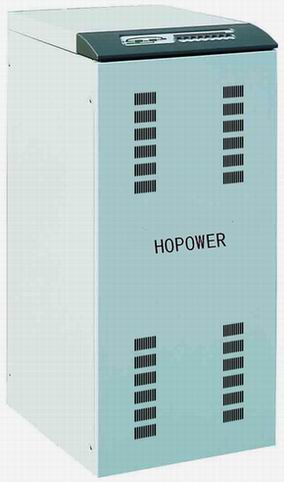

HOP系列是一款先进理想的在线式正弦波不间断电源供电系统，运用高频载波技术及IGBT功率器件，能精确控制UPS各种运转参数，为您的精密设备提供优质、可靠的交流电源。其应范围广泛，从微电脑到大型计算机、通讯系统到工业自控设备都可以使用。
HOP系列的在线式设计，在有市电时 ，会随时对市电电源不断追踪调整，在市电中断时 ，能无间断的从备用电池上提供储备电能输出。在过载或变流器失效异常的情形下， UPS 自动转换到旁路状态，由市电供电输出，若过载消失，会再自动恢复到正常状态供给设备使用。 转换时间均在 4 毫秒内，使您的设备完全不受影响。实现全自动不间断供电，提高了您电脑及设备的利用率及耐用性。
HOP系列技术指标
|
HOP6K～HOP60K(三进单出机型) |
|
型号 |
HOP6K |
HOP10K |
HOP15K |
HOP20K |
HOP30K |
HOP40K |
HOP50K |
HOP60K |
|
容量(KW) |
6KVA/4.8 |
10KVA/8 |
15KVA/12 |
20KVA/16 |
30KVA/24 |
40KVA/32 |
50KVA/40 |
60KVA/48 |
|
输入电压 |
三相四线+地线,380V±25% |
|
电池电压 |
192V |
336V |
|
噪音 |
≤60dB(距离1m) |
≤65dB(距离1m) |
|
尺寸(W×D×Hmm) |
620×343×995 |
650×700×1510 |
|
重量(Kg)(不含电池) |
130 |
165 |
190 |
210 |
400 |
450 |
530 |
620 |
HOP系列通用参数
|
输入 |
频率 |
50Hz/60Hz±10% |
|
功率因数 |
≥95% |
|
输出 |
电压 |
220V±0.5% |
|
电压调整 |
稳压±1%，动态±2%，（0-100%负载变化<20ms） |
|
频率稳定度 |
50Hz/60Hz±0.5%（电池供电时） |
|
频率扭转率 |
小于1Hz/秒 |
|
瞬间加载情况 |
±0.4%（100%瞬间负载变化） |
|
谐波失真 |
线性负载小于3%（满载），整流总谐波小于5% |
|
过载容量 |
150% |
|
波形 |
正弦波 |
|
效率 |
输入交流至输出交流 |
95%以上 |
|
转换时间 |
市电失存或复原 |
0秒 |
|
UPS转BYPASS |
小于4毫秒 |
|
电池 |
类型 |
铅酸密封免维护 |
|
充电时间 |
完全充电后8小时充电至90% |
|
警告声 |
电池放电 |
主电源失效，每4秒钟鸣叫一次 |
|
电池低压，每1秒钟鸣叫一次 |
|
电池放电停止，连续鸣叫 |
|
故障异常 |
连续鸣叫 |
|
内部保护装置LCD面板 |
电池 |
电池低能量自动关机，无熔丝开关保护 |
|
过载 |
过载（110~150%）30秒后自动跳至BYPASS，自动恢复 |
|
过温度 |
UPS内部温度>85℃，自动跳至BYPASS |
|
输出短路 |
限流，自动关机，保险丝及无熔丝开关保护 |
|
UPS异常 |
自动跳至BYPASS由市电供电 |
|
杂讯滤波器 |
10~10KHz at 40 db；100KHz~100MHz at 70db |
|
LCD显示幕 |
显示输入、输出电压、频率、电池电压、输出功率（%） |
|
电池BVL |
1只LED，电池低电压时会明亮 |
|
外观环境 |
温度 |
-10~50℃ |
|
相对湿度 |
0%~93%（非结露性） |
|
操作情况 |
距海平面3000公尺以下 |
特性
4 系统采用在线式双变换拓朴架构设计。首先，AC/DC变换器采用先进的PFC三相全控式全桥整流电路，使输入功率因素高达95%以上，极大地降低了用电设备对市电电网的谐波污染，同时完全解决了系统集中供电所造成的供电电网相电压不平衡、零线电流增大、电网谐波污染、供电变压器、传输干线发热等问题；其次，DC/AC逆变器采用SPWM脉宽调制技术、大功率IGBT模块及其先进的平衡驱动技术以及输出隔离变压器的真空灌装技术，不仅改善了输出电压的波形、抑制逆变器输出电压中的谐波分量，而且改善了负载浪涌期间输出电压的瞬态响应特性、限制负载短路时输出浪涌电流的上升率，使UPS的输出为一稳频稳压、滤除杂讯、低失真度、不受电网波动干扰的纯净正弦波电源，这样、原来存在于市电电网上的电压波动、频率漂移、波型崎变、噪音干扰、闪电雷击等一系列电源干扰问题随着市电电源被整流、滤波成直流电源而被全部解决，使UPS对用户设备提供更为全面、完美的保护。
4 系统采用先进的锁相同步技术和双路电子静态输出开关，保证UPS在进行旁路供电和逆变器供电的双向切换操作时对后级负载均无任何扰动，并且当UPS发生故障时，可无间断地转到旁路继续向负载供电，并提供声光报警。
4当市电发生异常（包括市电断电；市电电压过高、过低；市电频率超标）或市电恢复正常时，UPS的输出均无切换时间。
4 输出端极低的零地电压差，可满足高精密仪器设备的供电需求。
4具有宽广的交流输入电压范围，从而降低电池的使用频度，极大地延长电池的使用寿命。
4具有宽广的输入频率范围，保证接入各种燃油发电机均可稳定工作。
4完善的电池管理技术，UPS一旦接入市电即对电池进行充电，并根据负载的容量自动调整电池放电的终止电压，有效地延长了电池的使用寿命。
4采用先进的恒流恒压自动转换充电技术，最大限度活化电池，节省充电时间，从而延长电池的使用寿命。
4 可并联的自主均流型充电器，均流不平衡度≤3％，最大限度满足系统的长时间配置要求。
4完善的保护功能，具有交流输入过、欠压保护；输出过、欠压保护；输出过载、短路保护；逆变器过温保护、电池欠压预警、保护功能、电池过充电保护等多功能保护于一体，极大地保证了系统运行的稳定性和可靠性。
4 冷启动功能，在无市电的状态下，可直接用电池组启动UPS，满足用户的应急需求。并具备超强的冷启动能力，可在满载的情况下进行冷启动操作。
4在市电正常时，无需电池即可启动UPS，既满足用户的应急需求，也可在最大限度内修复损坏的电池。
4具备无人值守功能，当UPS在市电断电或者市电欠压或超高压而启用电池模式供电时，最终因电池欠压而自动保护关机。当市电恢复后，UPS即自启动向负载供电，满足无人值守的需要。
4 带载能力强，负载兼容性好，可以适用各种不同类型的负载，满足各种应用场合的需求。
4 整机采用先进的抗电磁干扰技术，符合国际标准，具有很好的电磁兼容性，不会对负载设备造成电磁干扰。
4 亲善的LCD界面设计，使人机沟通零距离。
4 透过RS232接口，配合UPS智能监控软体可与电脑进行通讯，UPS的各种参数一目了然地显示在通讯界面上，通过设置，电脑可对UPS进行多种功能的直接控制。
4 通过外置SNMP适配器，UPS具有直接上网功能，提供即时的UPS资料和电源讯息，通过各种网络管理平台进行通讯、管理，使UPS即刻成为网络中的一员。
中大功率三进单出HOP系列UPS主机解决方案
HOP系列UPS主机为电池外置机型,直流工作电压为192V(6-20KVA)/240V(25-30KVA),需配置16(6-20KVA)/20(25-30KVA)块12V免维护铅酸蓄电池保证UPS主机正常逆变工作,同时必须根据不同后备时间需求选择合适的电池容量AH数，然后根据电池配置采用不同规格的电池柜进行安装。
HOP系列UPS单机应用配置图如下：
HOP单机应用配置图
这种配置是一种非常传统和长期应用的方案，优点是采购成本低，缺点是单机运行可靠性不高，配电系统中存在单点故障，一旦UPS主机发生故障将导致用户负载设备直接受市电影响。
针对更高可靠性的环境应用，还可以采用下面的串联热备份结构配置，这种配置方案采用两台同容量的HOP UPS主机，具体应用时将一台主机串联在另一台UPS主机的旁路上，从而保证任何一台主机发生故障时，都有一台正常的UPS主机为负载设备提供稳定、干净的电源：
HOP串联热备份配置示意图
